Hur kontrollerar man axlarnas noggrannhet i ett horisontellt fräscentrum?
Som leverantör av horisontella fräscentra är det avgörande att säkerställa noggrannheten hos axlarna i dessa maskiner. Precisionen hos axlarna påverkar direkt kvaliteten på fräsoperationerna, dimensionsnoggrannheten hos arbetsstyckena och den totala effektiviteten i tillverkningsprocessen. I den här bloggen kommer jag att dela med mig av några effektiva metoder för att kontrollera axlarnas noggrannhet i ett horisontellt fräscentrum.
1. Förstå vikten av axelnoggrannhet
Innan du går in i kontrollmetoderna är det viktigt att förstå varför axelnoggrannhet är viktig. I ett horisontellt fräscentrum styr axlarna (vanligtvis X, Y och Z) rörelsen av skärverktyget och arbetsstycket. Varje avvikelse i axelrörelsen kan leda till fel i fräsningsprocessen, såsom felaktiga dimensioner, dålig ytfinish och även skador på skärverktyget eller arbetsstycket. Därför är regelbundna kontroller av axelnoggrannheten nödvändiga för att upprätthålla prestanda och tillförlitlighet hos det horisontella fräscentrumet.
2. Visuell inspektion
Det första steget för att kontrollera axelnoggrannheten är en visuell inspektion. Detta innebär att undersöka de fysiska komponenterna i axlarna, såsom styrskenorna, kulskruvarna och linjära lagren. Leta efter tecken på slitage, skador eller felinställning. Till exempel, om styrskenorna är repade eller har för stort spel, kan det påverka axelns mjuka rörelse. På samma sätt kan en skadad kulskruv orsaka inkonsekventa rörelser eller glapp.
Inspektera de linjära lagren för korrekt smörjning. Brist på smörjning kan öka friktionen och leda till för tidigt slitage. Kontrollera tätningarna runt lagren för att säkerställa att de är intakta och förhindrar inträngning av smuts och skräp.
3. Använda en rattindikator
En visare är ett vanligt använt verktyg för att mäta axlarnas noggrannhet. Den kan ge exakta mätningar av den linjära rörelsen och axelns utlopp.
Mätning av linjär rörelse
- Montera mätklockan på en stabil fixtur, till exempel en magnetisk bas, och placera mätspetsen mot den rörliga delen av axeln.
- Flytta axeln långsamt och mjukt över hela rörelseområdet. Observera läsningen på mätklockan. Varje variation i avläsningen indikerar en avvikelse i den linjära rörelsen.
- Jämför de uppmätta värdena med tillverkarens specifikationer. Om avvikelsen överstiger den acceptabla toleransen kan ytterligare utredning och justering krävas.
Mätning av runout
- För de roterande komponenterna i axeln, såsom spindeln, använd mätklockan för att mäta utloppet. Montera mätklockan så att mätspetsen vidrör ytan på den roterande delen.
- Vrid spindeln långsamt och observera avläsningen på mätklockan. Runout är den maximala variationen i avläsningen under en hel rotation. Överdrivet utlopp kan påverka noggrannheten i fräsoperationerna och kvaliteten på det färdiga arbetsstycket.
4. Laserinterferometri
Laserinterferometri är en mer avancerad och exakt metod för att kontrollera axelnoggrannheten. Den använder en laserstråle för att mäta förskjutningen av axeln med hög precision.
- Ställ in laserinterferometern enligt tillverkarens instruktioner. Interferometern består av en laserkälla, en detektor och en reflektor.
- Montera reflektorn på den rörliga delen av axeln och detektorn i ett fast läge.
- Flytta axeln och laserstrålen kommer att reflekteras från reflektorn och detekteras av detektorn. Interferometern analyserar interferensmönstret för laserstrålen för att bestämma axelns förskjutning.
- Data som samlas in av laserinterferometern kan användas för att generera en detaljerad rapport över axelnoggrannheten, inklusive linjärt positioneringsfel, rakhetsfel och vinkelfel. Denna information kan hjälpa till att identifiera grundorsaken till eventuella noggrannhetsproblem och vägleda justeringsprocessen.
5. Glappmätning
Glapp är mängden spel eller spel i axelrörelsen när rörelseriktningen är omvänd. Överdrivet spel kan leda till felaktig placering och dålig ytfinish.
- För att mäta glappet, använd en mätklocka eller ett specialverktyg för mätning av glapp.
- Flytta axeln i en riktning tills den når en viss position. Vänd sedan om axelns riktning och mät avståndet som axeln rör sig innan den börjar röra sig i den nya riktningen. Detta avstånd är motreaktionen.
- Jämför det uppmätta spelet med tillverkarens specifikationer. Om spelet är för stort kan det bli nödvändigt att justera förspänningen på kulskruven eller byta ut de slitna komponenterna.
6. Använda skärtester
Skärtester kan också ge värdefull information om axelnoggrannheten. Genom att utföra enkla fräsoperationer på ett testarbetsstycke kan du utvärdera den bearbetade delens dimensionella noggrannhet och ytfinish.

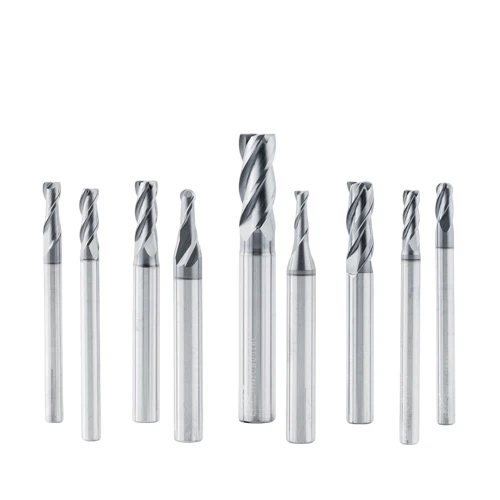

- Välj ett lämpligt testarbetsstycke, såsom ett block av aluminium eller stål. Använd vanliga skärverktyg somGME - PP300 Pinnfräs i stål,GME - UP210 General End Mill, ellerGME - US200 rostfri pinnfräs.
- Programmera det horisontella fräscentrum för att utföra en serie enkla fräsoperationer, såsom planfräsning, spårfräsning eller konturfräsning.
- Efter skäroperationen, mät dimensionerna på det bearbetade arbetsstycket med hjälp av precisionsmätverktyg, såsom en mikrometer eller en bromsok. Jämför de uppmätta måtten med de programmerade måtten. Varje betydande avvikelse indikerar ett problem med axelnoggrannheten.
- Undersök ytfinishen på den bearbetade delen. En grov eller ojämn ytfinish kan vara ett tecken på felaktig axelrörelse eller andra problem med fräsningsprocessen.
7. Programkompensation
Många moderna horisontella fräscentra är utrustade med mjukvarukompensationsfunktioner. Dessa funktioner kan användas för att korrigera små fel i axelnoggrannheten.
- Programvaran kan kompensera för linjära positioneringsfel, glapp och andra typer av avvikelser. Genom att mata in de uppmätta felvärdena i styrsystemet kan programvaran justera axlarnas rörelse för att förbättra noggrannheten.
- Det är dock viktigt att notera att programvarukompensation inte är en ersättning för korrekt mekaniskt underhåll. Det kan bara korrigera mindre fel, och betydande noggrannhetsproblem måste fortfarande åtgärdas genom att justera eller byta ut de fysiska komponenterna.
8. Regelbundet underhåll och kalibrering
För att säkerställa axlarnas långsiktiga noggrannhet är regelbundet underhåll och kalibrering väsentliga. Följ tillverkarens rekommenderade underhållsschema, vilket kan innefatta uppgifter som smörjning, rengöring och inspektion av komponenterna.
Kalibrera axlarna med jämna mellanrum med de metoder som beskrivs ovan. Håll ett register över kalibreringsresultaten för att spåra axlarnas prestanda över tid. Om några trender eller återkommande problem identifieras, vidta lämpliga åtgärder för att förhindra ytterligare problem.
Slutsats
Att kontrollera axlarnas noggrannhet i ett horisontellt fräscentrum är en kritisk process för att säkerställa kvaliteten och effektiviteten i fräsoperationerna. Genom att utföra visuella inspektioner, använda verktyg som visare och laserinterferometrar, utföra skärtester och implementera mjukvarukompensation, kan du identifiera och korrigera eventuella noggrannhetsproblem. Regelbundet underhåll och kalibrering är också nödvändigt för att bibehålla axlarnas långsiktiga prestanda.
Om du är intresserad av våra horisontella fräscentra eller har några frågor om axelnoggrannhet och underhåll, välkomnar vi dig att kontakta oss för vidare diskussion och eventuell upphandling. Vårt team av experter är redo att hjälpa dig att hitta de bästa lösningarna för dina tillverkningsbehov.
