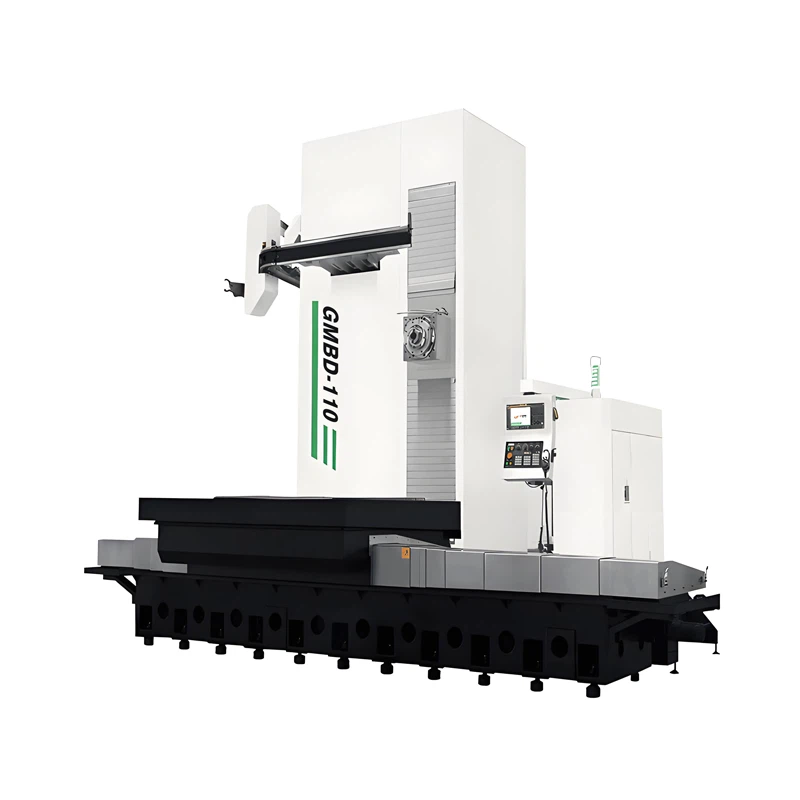

Horisontell borrning GMBD-110/8T

1. Verktygsmagasinsstruktur: Maskinen har verktygsmagasin utformade för 40 och 60 verktyg, som använder ett servo-drivet system som förbättrar effektiviteten vid verktygsbyten.
2. Spindelstruktur: Huvudspindeln är konstruerad med en europeisk design som erbjuder hög styvhet, hög-hastighet och minimal vibration. Den är specifikt optimerad för prestanda med låg-hastighet, hög-vridmoment.
3. Arbetsbord: Arbetsbordet är utrustat med super-stora slipkugghjul integrerade med ett dubbel-turbo, vortex anti-spelsystem för att säkerställa exakt bearbetningsnoggrannhet.
4. Transmissionsstruktur:
X- och Z-axeln- är utrustade med en direkt-verkande fyrhjulsdriven-transmission, vilket säkerställer stabila och exakta rörelser. Detta system eliminerar glapp, förbättrar vridstyvheten och möjliggör vinkeljusteringar. Y-axeln är utrustad med en direkt-driven transmission som arbetar tillsammans med en tysk reducering för att förbättra vridstyvheten.
5. Motviktsstruktur: En hydraulisk station för servofrekvensomvandling används, där motvikten för den hydrauliska cylindern är utformad för att minska axiell belastning och därigenom förlänga systemets livslängd.
6. Den linjära styrningen och kulskruvens centrum är inriktade i samma plan, vilket stabiliserar kulskruvens drivning och bibehåller verktygsmaskinens totala noggrannhet.
7. Hängande styrvägsstruktur: Y--axeln är utformad med en box-in-box, hög-hög styvhet parad foderstruktur. Den är installerad med fyra linjära styrskenor-två framtill och två bak-för att ge hög styvhet, precision och förlängd livslängd.
