Som leverantör av vertikala CNC -maskiner förstår jag den kritiska rollen som spindelnedjustering spelar i prestanda och livslängd hos dessa maskiner. Spindeln pre -belastningen är den kraft som appliceras på lagren i spindeln för att eliminera avstånd och säkerställa korrekt och stabil drift. I den här bloggen kommer jag att diskutera de olika sätten att justera spindeln före en vertikal CNC -maskin.
1. Shimming Method
En av de traditionella och allmänt använda metoderna för att justera spindeln för att belastas är shimming -metoden. Detta tillvägagångssätt innebär att du placerar tunna metallskal mellan lagerhuset och maskinstrukturen eller mellan lagren själva.
Principen bakom Shimming är enkel. Genom att lägga till eller ta bort mellanrum kan vi ändra avståndet mellan lagerkomponenterna och därmed justera pre -belastningen. Om vi till exempel vill öka förbelastningen kan vi lägga till en tunnare avgång. Detta minskar det tillgängliga utrymmet för lagret, vilket tvingar lagerelementen att vara tätare packade ihop.
Shimming -metoden har flera fördelar. Det är relativt enkelt och kostnad - effektivt. Det kräver inte komplexa maskiner eller avancerade verktyg. Men det har också vissa begränsningar. Det är en statisk justeringsmetod, vilket innebär att när shims har installerats är pre -belastningen fixerad. Om det finns förändringar i driftsförhållandena, såsom temperaturvariationer eller förändringar i skärkrafterna, kan förhandsbelastningen inte lätt justeras.

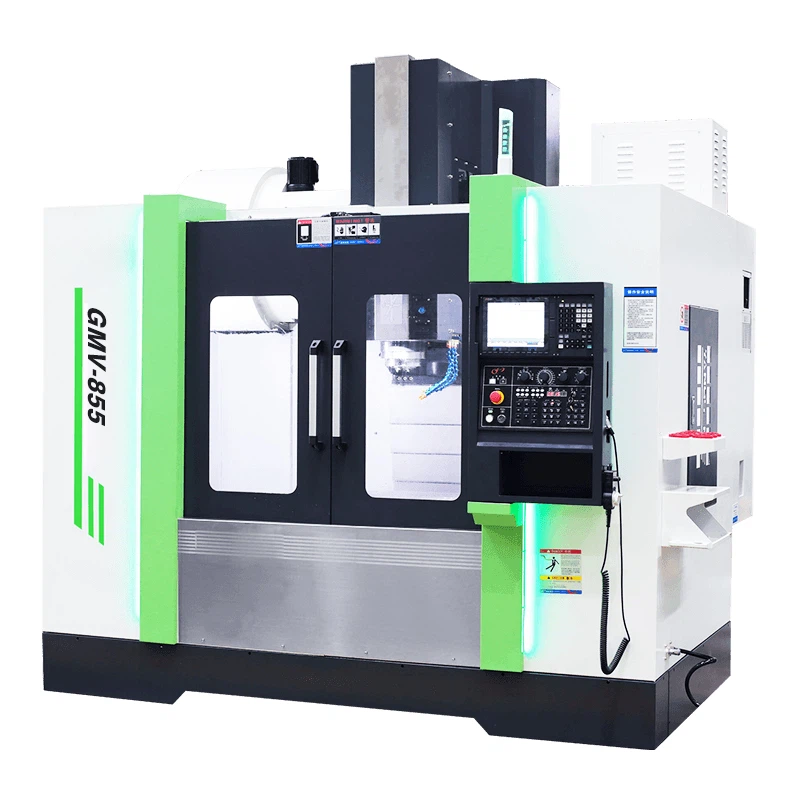

I våra vertikala CNC -maskiner, till exempelVertikala bearbetningscentra Maskin GMV - 855, Shimming -metoden kan användas under den första monterings- och installationsprocessen. Detta säkerställer att spindelneprosten är korrekt inställd enligt maskinens designspecifikationer.
2. Våren - Laddad metod
Den fjäderbelastade metoden använder fjädrar för att applicera en konstant före belastning på spindellagren. Fjädrar placeras i lagerhuset, och deras komprimering bestämmer pre -lastkraften.
En av de viktigaste fördelarna med vårbelastade metoden är dess förmåga att kompensera för termisk expansion och sammandragning. När spindeltemperaturen ändras under driften kan fjädrarna expandera eller sammandras och upprätthålla en relativt konstant före belastning. Detta hjälper till att säkerställa stabil prestanda över ett brett spektrum av driftstemperaturer.
En annan fördel är att pre -belastningen kan justeras relativt enkelt genom att ändra styvheten eller komprimeringen av fjädrarna. Men denna metod har också vissa nackdelar. Fjädrar har ett begränsat utbud av pre -belastningsjustering, och med tiden kan de förlora sin elasticitet, vilket leder till en minskning av pre -belastningen.
VårCNC Vertical Milling Machine Center GMP - 1270kan utrustas med ett fjäderbelastat förbelastningssystem. Detta möjliggör bättre prestanda i miljöer där temperaturvariationer är betydande.
3. Hydraulisk förbelastningsmetod
Den hydrauliska förbelastningsmetoden använder hydrauliskt tryck för att applicera och justera förbelastningen på spindellagren. Ett hydrauliskt system är anslutet till lagerhuset, och genom att kontrollera det hydrauliska trycket kan förhandsbelastningen justeras exakt.
Denna metod erbjuder flera betydande fördelar. Det ger en hög grad av justerbarhet, vilket gör att förhandsbelastningen kan ändras enligt olika bearbetningskrav. Till exempel, under höghastighetsbearbetning, kan en lägre förhandsbelastning krävas för att minska friktion och värmeproduktion, medan under tunga - skärande operationer kan en högre förhandsbelastning appliceras för att säkerställa stabilitet.
Det hydrauliska förbelastningssystemet kan också svara snabbt på förändringar i driftsförhållandena. Den kan justera förbelastningen i verklig tid, vilket är särskilt användbart i applikationer där skärkrafterna varierar snabbt. Det hydrauliska förbelastningssystemet är emellertid relativt komplicerat och dyrt. Det kräver en pålitlig hydraulisk kraftkälla och ett sofistikerat kontrollsystem.
VårHigh - Performance Vertical Machine GMCP - 835är utformad med möjlighet till ett hydrauliskt förbelastningssystem. Detta gör det möjligt för kunder att uppnå optimal prestanda i olika bearbetningsscenarier.
4. Elektromagnetisk pre -belastningsmetod
Den elektromagnetiska förbelastningsmetoden är en relativt ny och avancerad teknik. Den använder elektromagnetiska fält för att applicera och styra pre -belastningen på spindellagren.
Denna metod erbjuder flera unika fördelar. Det ger ett icke -kontakt sätt att applicera pre -belastningen, vilket minskar slitage på lagerkomponenterna. Det möjliggör också mycket exakt och snabb justering av pre -belastningen. Pre -belastningen kan justeras baserat på real -tidssensoråterkoppling, såsom skärkraft, spindelhastighet och temperatur.
Emellertid är det elektromagnetiska förbelastningssystemet mycket komplicerat och kräver avancerade kontrollalgoritmer och elektromagnetiska spolar med hög kraft. Det är också relativt dyrt jämfört med andra metoder.
Faktorer att tänka på när du väljer en förhandsjusteringsmetod
När du väljer en metod för att justera spindeln Pre -lasten i en vertikal CNC -maskin måste flera faktorer beaktas.
Bearbetningskrav
Den typ av bearbetningsoperationer som maskinen kommer att utföra är en avgörande faktor. För bearbetning av hög hastighet föredras en metod som kan ge en låg och stabil pre -belastning. Å andra sidan, för tunga och skärande operationer, är en metod som kan tillämpa en hög och konsekvent förhandsbelastning nödvändig.
Operationsmiljö
Driftsmiljön, inklusive temperatur, luftfuktighet och vibrationer, kan också påverka valet av förhandsjusteringsmetod. I miljöer med betydande temperaturvariationer kan en metod som kan kompensera för värmeutvidgning, såsom vårbelastad eller hydraulisk metod, vara mer lämplig.
Kosta
Kostnad är alltid ett viktigt övervägande. Shimming -metoden är den mest kostnaden - effektiv, medan den elektromagnetiska förbelastningsmetoden är den dyraste. Kunder måste balansera kostnaden med prestandakraven för sina bearbetningsapplikationer.
Betydelsen av korrekt spindelförstörning
Korrekt spindelförstörning är avgörande för prestanda och livslängd för en vertikal CNC -maskin.
Noggrannhet
En korrekt pre -belastning säkerställer att spindeln går smidigt och exakt. Det minskar mängden spel i lagren, vilket i sin tur förbättrar positioneringsnoggrannheten och ytfinishen på de bearbetade delarna.
Verktygsliv
Pre -belastningen påverkar också verktygslivslängden. När pre -belastningen är för låg kan spindeln uppleva överdriven vibrationer, vilket kan orsaka för tidigt verktygsslitage. Å andra sidan, när pre -belastningen är för hög, kan lagren överhettas, vilket leder till ökad friktion och minskat verktygslivslängd.
Maskinens tillförlitlighet
Genom att upprätthålla en korrekt förbelastning förbättras maskinens totala tillförlitlighet. Det minskar risken för att bära fel och andra mekaniska problem, vilket kan leda till kostsam driftstopp.
Slutsats
Sammanfattningsvis finns det flera olika sätt att justera spindeln före en vertikal CNC -maskin, var och en med sina egna fördelar och nackdelar. Som leverantör erbjuder vi en rad vertikala CNC -maskiner, till exempelVertikala bearbetningscentra Maskin GMV - 855,CNC Vertical Milling Machine Center GMP - 1270ochHigh - Performance Vertical Machine GMCP - 835, som kan utrustas med olika metoder för belastningsjustering för att tillgodose våra kunders olika behov.
Om du är intresserad av att lära dig mer om våra vertikala CNC -maskiner eller behöver råd om spindelnedjustering, vänligen kontakta oss för upphandling och ytterligare diskussioner. Vi är engagerade i att ge dig de bästa lösningarna för dina bearbetningskrav.
Referenser
- "CNC Machine Tool Design and Application" av John Doe
- "Spindelteknik i precisionsbearbetning" av Jane Smith
- Branschens vitböcker om vertikal CNC -maskinprestanda och förhandsjustering.
