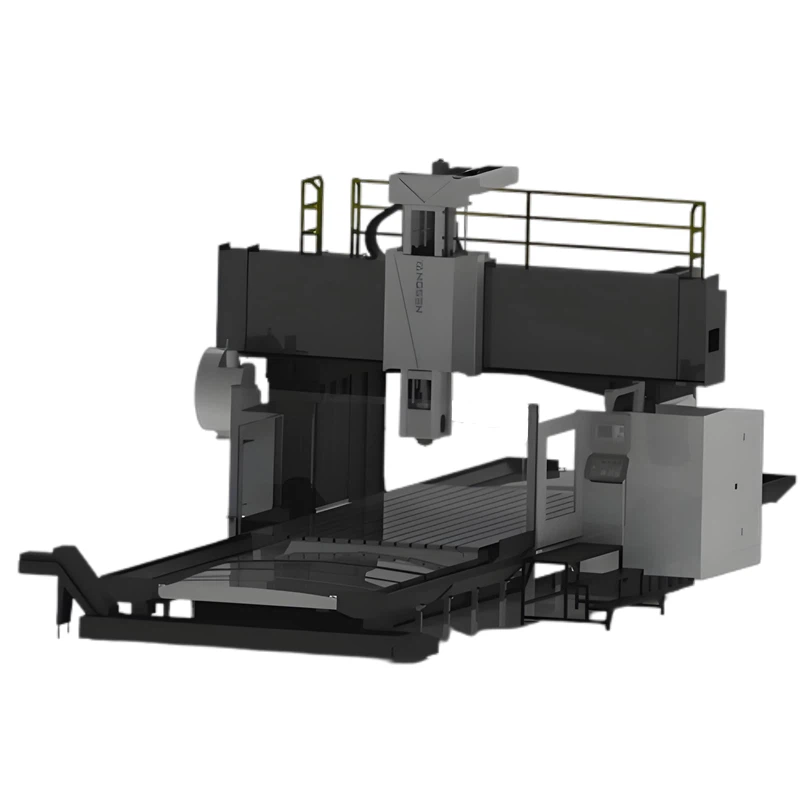

5-axligt portalbearbetningscenter GMMV-5041-5X

Great Magtech (Xiamen) Electric Co., Ltd är en av de mest pålitliga tillverkarna och leverantörerna av 5-axligt portalbearbetningscenter gmmv-5041-5x i Kina. Vi välkomnar dig varmt att köpa högkvalitativt 5-axligt portalbearbetningscenter gmmv-5041-5x från vår fabrik. Kontakta oss för mer information.

5--portalens bearbetningscenter är konstruerat för att möta de mest krävande industriella applikationerna och levererar oöverträffad precision, tillförlitlighet och effektivitet. Med sin robusta struktur och avancerade CNC-funktioner utförs varje skärning med största noggrannhet, vilket gör den till en viktig tillgång för högpresterande metallbearbetningsoperationer.



Den hög-hållfasta, höga-styvheten hos verktygsmaskinen och strukturen hos den stora-flödesutloppskanalen har egenskaperna hög precision, hög effektivitet, flexibilitet och miljöskydd.
Den övergripande layouten för verktygsmaskinen är en fast-balkbalkstruktur, och arbetsbordet rör sig framåt och bakåt; vänster och höger kolumner och sängen är fördelade på båda sidor av arbetsbänken. Gantrybordet rör sig framåt och bakåt i X-axeln, den fyrkantiga kolven rör sig vertikalt i Z-riktningen på glidplattan, och glidplattan och kolven rör sig horisontellt i Y-riktningen på balken. Som visas nedan:
(1) Arbetsbänken rör sig i längdriktningen
(X-axel)
(2) Sadeln rör sig längs balken
(Y-axel)
(3) Axiell rörelse av kolven
(Z-axel)



Spindeln använder en HSKA63 höghastighets elektrisk spindel-. Spindeln har en vatten-kylningsmetod för intern kylning för att minska spindelns termiska deformation och förbättra stabiliteten hos spindelns precision och bearbetningsnoggrannheten hos verktygsmaskinen. Verktygsmaskinen har funktionerna spindelorientering och stel gängning. Headstock-delarna använder en dubbel kvävevätskebalanscylindermekanism för att säkerställa stabiliteten i headstockens rörelse.

Fem-länkage dubbelt pendelfräshuvud: A/C mekanisk axel + elektrisk spindel, gaffel-integrerad struktur, med höga styvhetsegenskaper, A/C-axeln drivs av en unik anti-backlash-struktur.

5-Axis Portal Machining Center är lämplig för bearbetning av utrustning för olika stora arbetsstycken inom flyg-, varvs-, kraftgenerering, entreprenadmaskiner, lokomotiv, verktygsmaskiner, textilmaskiner, tryckmaskiner, formar och andra industrier.

Automatiskt verktygsbytessystem
Upplev hastigheten och säkerheten i vårt verktygsbytessystem-som ger snabba, sömlösa och pålitliga verktygsbyten. Styrd av avancerad PLC-mjukvara slutförs verktygsutbytesprocessen på cirka 8 sekunder, vilket minimerar icke-klipptid.

Roterbar kontrollbox
Den vridbara säteskontrollpanelen- och den portabla handrattens manöverbox erbjuder oöverträffad bekvämlighet.
Operatörer kan använda den från vilken position som helst, med fotkontakten som gör det enkelt att klämma fast och frigöra verktyget på spindelhuvudet.

Servomotor
Servomotorn driver skruvstången direkt via koppling, vilket minskar vibrationer och förbättrar precisionen över alla tre axlarna. Med en servomotor med en inbyggd-absolut kodare för indirekt förskjutningsmätning, som bildar ett semi-sluten slingasystem för att säkerställa exakt positioneringsnoggrannhet. Det numeriska styrsystemet hanterar positioneringen av tre-axlar.
