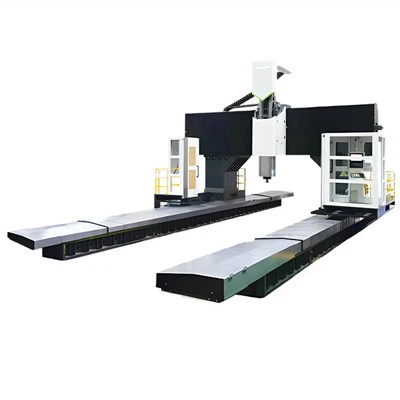

Gantry Type Moving Column Machine GMMD-8042

Den övergripande layouten för maskinverktyget är en synkron gantry -ramstruktur, med en fast arbetsbänk och en porturram som rör sig framåt och bakåt; Vänster och högra kolumner och sängen är fördelade på båda sidor av arbetsbänken. Gantry -ramen rör sig framåt och bakåt längs X -axeln, den omslutande RAM rör sig vertikalt längs Z -axeln på glidplattan, och glidplattan och RAM rör sig horisontellt längs Y -axeln på tvärbalken.



① Dual Motor Anti - Backlash Transmission System
Ger hög precision, tung belastning, hög hastighet, lågt brus och förlängd livslängd.

② Överföringssystem
Uppnå hög precision, tung belastning, hög hastighet, lågt brus och förlängd livslängd.

③square glid- och bildstruktur
Dimensioner: 500x500 mm, designad för tung belastning;
Antar direktdrivteknologi;
Antar design av stor storlek för att uppfylla tunga belastningskrav och säkerställa stabiliteten i glidanslutningen;
Utrustad med tre utsträckta bilder på toppen och fyra standardglas på botten.

④Vertisk/horisontell automatisk verktygsmagasin

⑤italiansk bf -växellåda
Ger hög - prestandanhastighet och minskar ljudnivån;
Utvidgar motorns konstant kraftområde;
Lätt att installera;
Kompatibel med en mängd olika seriemotorer, anpassar sig till hög - styrka och har en kompakt storlek.
⑥ Extended vinkelfräsning

⑦omligt automatisk hydraulisk vinkelfräsningshuvud

⑧two - Way Spindle Angle Milling Head

X - Axis Guide Par använder fyra tunga - tull linjära guider med låg friktionskoefficient och hög känslighet; Låg vibration vid hög hastighet och ingen kryp vid låg hastighet. Drivaxeln har hög positioneringsnoggrannhet och utmärkt servodrivning; Samtidigt har den en stor belastning - lagerkapacitet och god skär vibrationsmotstånd, vilket kan förbättra maskinverktygets dynamiska egenskaper och öka maskinverktygets noggrannhet, stabilitet och livslängd;
Y - Axis CrossBeam Guide Par använder två tunga - tull linjära guider; Guiderna är arrangerade på ett steg med ett stort spännvidd och tillräcklig böjning och vridningsstyvhet.
Z - Axis Guide är ett stängt omfamningsguidepar, det vill säga ett gjutjärn - plast - belagt friktionsparöverföring, som har god stötdämpning och säkerställer smidig skärning under bearbetningen. Den använder en 500*500 kvadratisk ram.

The machine adopts a lightweight moving parts design, can realize high-speed moving processing, suitable for high-precision, multi-step, complex shape processing of plate, plate parts, shell parts, mold, and other parts, and can be clamped to complete milling, drilling, reaming, boring, tapping and three-dimensional surface and other Multi - bearbetning.

Gantry bearbetningscentra används allmänt i många branscher på grund av deras höga precision, hög effektivitet och hög stabilitet.
Aerospace Industry:
Gantry bearbetningscentra spelar en nyckelroll i flygindustrin och används för att bearbeta flygplanstrukturella delar, motordelar, flyg- och rymdutrustning etc.

Biltillverkningsindustri:
Inom biltillverkningsindustrin används portbearbetningscentra för att bearbeta kroppsdelar, motordelar, chassikomponenter etc.

Mögelbehandling:
Gantry bearbetningscentra används också allmänt vid mögelbehandling och kan bearbeta olika komplexa formar, hydrauliska delar och andra produkter.

Machinery Manufacturing Industry:
Inom maskinindustrin används ett maskinbearbetningscenter för att bearbeta metalldelar, formar, verktyg etc.

Energiindustrin:
Gantry bearbetningscentra används också i stor utsträckning i energibranschen, till exempel i konstruktionen av kärnkraftverk används de för att bearbeta delar av kärnkraftsutrustning.

Skeppsbyggnad:
Vid varvsindustrin används portbearbetningscentra för att bearbeta stora delar som skeppsmotordelar och skrovstrukturella delar.

Elektronisk industri:
Gantry bearbetningscentra har också ett stort applikationsutrymme i elektronikindustrin och kan användas för tillverkning och bearbetning av elektroniska enheter, såsom mobiltelefonhöljen, bärbara datorer etc.

Medicinsk utrustning:
I industrin med medicinsk utrustning används gantrybearbetningscentra för att tillverka precisionsdelar som kirurgiska instrument.
