Detta höga - styvhet Cnc Gantry Mill är utformad för att tillgodose de mest krävande tunga - tullskärningen och hög - Precisionsbearbetningsbehov. Den antar en innovativ gantry -ramstruktur, i kombination med utmärkt styvhet och stabilitet, för att säkerställa att maskinverktyget kan ge oöverträffad bearbetningsnoggrannhet och tillförlitlighet när man möter stora eller komplexa arbetsstycken. Oavsett om det är inom flyg-, biltillverkning, mögelbehandling eller tunga maskiner, kan detta bearbetningscenter visa sin utmärkta prestanda.

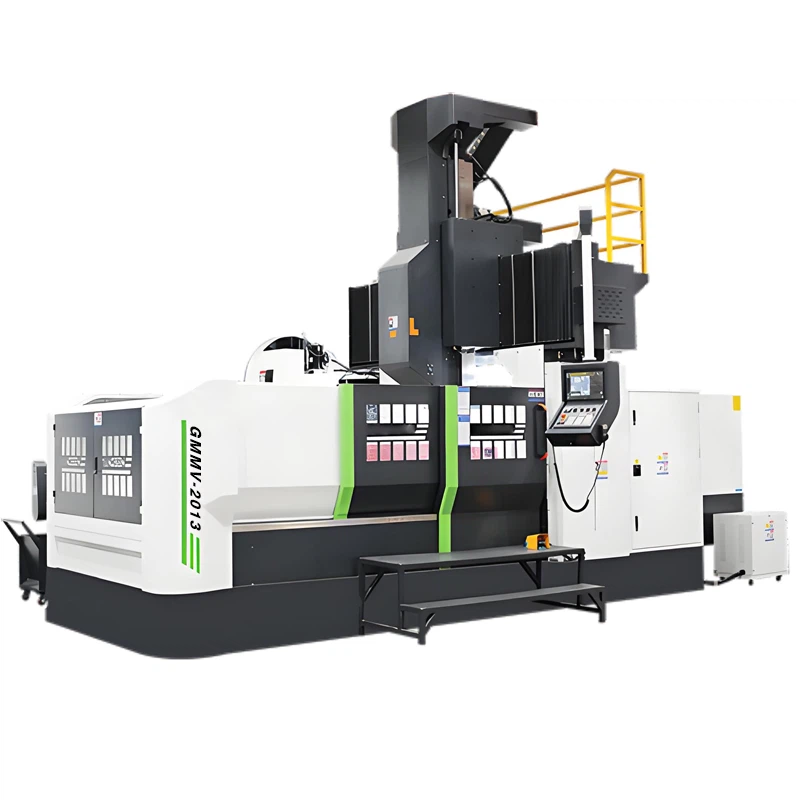

Hög styvhet CNC Gantry Machining Center GMMV-2013 Produktintroduktion

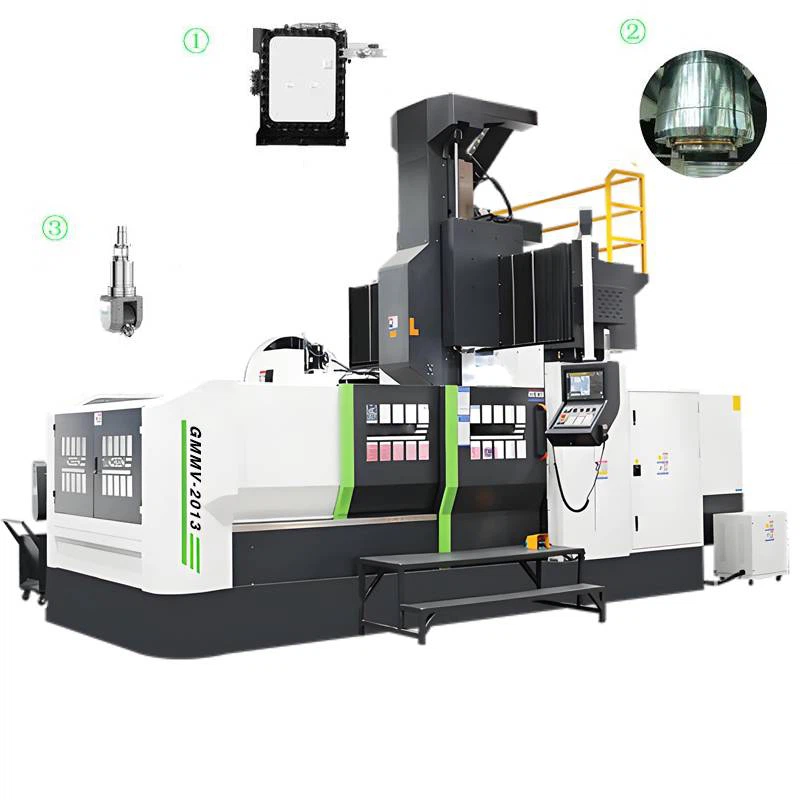

1. Vertikala och horisontella verktygsmagasin: Maskinen har en verktygsmagasin som är utformad för att hålla verktyg i både vertikala och horisontella orienteringar, underlätta effektiv verktygshantering och snabba verktygsändringar.
2. Spindel: Spindeln är en BBT50- © 200 hög styvhetstyp, utrustad med sex importerade stora stålkullager. Denna installation ger överlägsna skärmöjligheter, vilket säkerställer robust prestanda under krävande bearbetningsuppgifter.
3. Fem - Axel Länkning Double Swing Milling Head: Detta fräshuvud är utrustat med en AC -axelmomentmotor och en elektrisk spindel, som erbjuder exakt kontroll och hög - hastighetsoperation. Den har en gaffel - formad integrerad struktur för förbättrad stabilitet. AC -axeln är utformad med en vridmomentmotorstruktur och ett hydrauliskt hållsystem, vilket säkerställer hög - hastighetsskärning och upprätthåller hög styvhet för precisionsbearbetning.
Parametrar
|
Modell |
GMMV-2013 |
||
|
Ämne |
Specifikationer |
Enheter |
|
|
Resa |
X - axel |
mm |
2000 |
|
Y - axel |
mm |
2100 |
|
|
Z - axel |
mm |
800 |
|
|
Spindelnäsa till arbetsbordet |
mm |
190-990 |
|
|
Tre - axelväg |
X/y/z tung lastrullningsväg |
||
|
Dörrbredd |
1300 |
||
|
Typ av ram |
T - typ |
||
|
Arbetsbord |
Arbetsbordstorlek (l*w) |
mm |
2000*1000 |
|
Maximal bordsbelastning |
t |
3 |
|
|
T - slot |
mm |
7-22*140 |
|
|
Axel |
Spindeltyp |
typ |
BBT-50 |
|
Spindel |
varvtal |
6000 |
|
|
Spindeltyp |
Bälte (DDS/CHARED) |
||
|
Foderhastighet |
Snabb travers (x/y/z) |
m/min |
15/15/15 |
|
Skär matningshastighet (x/y/z) |
m/min |
15 |
|
|
Verktygsväxlare |
Atc |
24 (Alternativ: 40/60) |
|
|
Motor |
Spindelmotor |
Kw |
15/18,5 (143-236 nm) |
|
Tre - axel servomotor |
Kw |
3/3/3 (36 nm) |
|
|
Noggrannhet |
Noggrannhet |
mm |
0.03/0.02/0.015 |
|
Repeterbarhet |
mm |
0.018/0.015/0.01 |
|
|
Kraft krävs |
Kraftkrav |
kva |
45 |
|
Lufttrycksbehov |
kg/cm² |
6^8 |
|
|
Andra |
Externa dimensioner (l*w*h) |
mm |
7600*3650*3550 |
|
Bruttovikt |
t |
18 |
|
Standardtillbehör
|
Hög - styvhetsram |
Avancerat CNC -system |
LED 3 färgvarningslampa |
|
Hög - Power Spindel |
Automatic Tool Change System (ATC) |
Kedjetypchiptransportör och vagn |
|
Hög - Precisionskulskruv och linjär guide |
Kyl- och smörjsystem |
Semi - innesluten vakt |
Alternativ
|
Optisk linjär skala |
Verktygsbrottssystem |
Oljestystem |
Luftkonditionering |
|
Cts |
Chiptransportör |
Oljekimare |
Mätningssystem för bildelar |
|
40T ATC |
Rotationsbord |
90 graders manuell fräshuvud |
90 graders auto malningshuvud med AHC |
