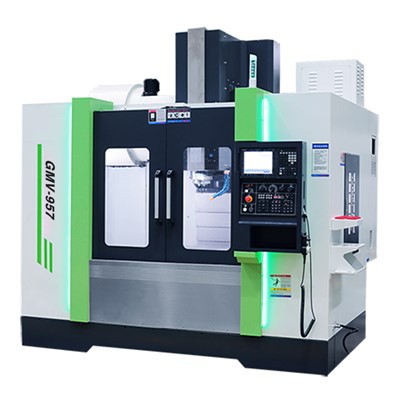

CNC vertikal fräs maskinbeskrivning
Denna vertikala fräsningsmaskin är ett mångsidigt verktyg som är nödvändigt för precisionsbearbetning. Dess vertikalt orienterade spindel gör det möjligt för skärverktyget att fungera ovanifrån, vilket gör det idealiskt för att skapa komplicerade detaljer och komplexa former. Byggt med en robust ram och styv arbetsbord minimerar maskinen vibrationer och säkerställer exakta resultat. Den kan utföra olika operationer, inklusive fräsning, borrning och tappning, och har ofta CNC -kompatibilitet för automatiserad, konsekvent produktion. Hållbar och användare - vänlig, den här maskinen är en häftklammer i workshops, vilket erbjuder tillförlitlighet och effektivitet för små - skala och stora - skalaprojekt.
Vertikala bearbetningsstrukturella egenskaper
Vertikala CNC -bearbetningscenter presterar pålitligt och effektivt inom tillverkning och produktionssektorer av metall som arbetar inom fordons-, maskinteknik och medicinsk teknik. Från de allmänt tillämpliga vertikala versionerna till de 5 axel vertikala bearbetningscentra har varje maskin automatisk verktygsväxlare och tillstånd - av - - Art CNC -kontrolltekniken. Från portalfräsningsmaskiner med stora traversvägar till kompakta maskiner med små utrymmeskrav.
Maskinskärning
|
Ytfräsning |
Stål 45# |
Borrhål |
Stål 45# |
Tappning |
Stål 45# |
|
Skärdjup |
|
Skärdiameter |
|
Tappning |
|
|
Fräs |
Ø125mm*5T |
Fräs |
Ø80mm*2T |
Fräs |
M30*3P |
|
Spindelhastighet |
550 rpm |
Spindelhastighet |
800 rpm |
Spindelhastighet |
120 rpm |
|
Foder |
F500 |
Foder |
F100 |
Foder |
F420 |
|
Bredd |
80mm |
Bredd |
80mm |
Bredd |
50 mm |
Vertikala rammaskinstrukturella egenskaper
|
Modell |
GML-1580 |
||
|
Ämne |
Specifikationer |
Enheter |
|
|
Resa |
X/y/z axel |
mm |
1500/800/700 |
|
Spindelnäsa till arbetsbordet |
mm |
130-830 |
|
|
Spindelcenter till kolumn |
mm |
810 |
|
|
Tre - axelväg |
/ |
X/Y Roller Linear Guideway & Z Box Way |
|
|
Arbetsbord |
Arbetsbordstorlek (l*w) |
mm |
1700x800 |
|
Maximal bordsbelastning |
kg |
1500 |
|
|
T - slot |
mm |
5-22x135 |
|
|
Axel |
Spindelnsmalnande |
typ |
BBT-50 |
|
Spindelhastighet |
varvtal |
6000 |
|
|
Spindeltyp |
/ |
Bälte |
|
|
Foderhastighet |
Snabb travers (x/y/z) |
m/min |
20/20/10 |
|
Skär matningshastighet (x/y/z) |
m/min |
10 |
|
|
Verktygsväxlare |
Automatisk verktygsväxlare |
/ |
Armtyp |
|
Typ av verktyg skaft |
typ |
Bt50 |
|
|
Verktygslagringskapacitet |
Bit |
24 |
|
|
Max. Verktygsdiameter (intilliggande) |
mm |
105 |
|
|
Max. Verktygsdiameter (tom) |
mm |
200 |
|
|
Max. Verktygslängd |
mm |
350 |
|
|
Max. Verktygsvikt |
kg |
15 |
|
|
Verktygsändringstid |
sekund |
4.9 |
|
|
Motor |
Spindelmotor |
kw |
18.5 |
|
Itree - Axis SEIW Motor |
kw |
7.0/4.5/4.5 |
|
|
Noggrannhet |
Noggrannhet |
mm |
±0.005/300 |
|
Repeterbarhet |
mm |
±0.003 |
|
|
Kraft krävs |
Kraftkrav |
kva |
35 |
|
Lufttrycksbehov |
kg/cm² |
6^8 |
|
|
Andra |
Externa dimensioner (l*w*h) |
mm |
4300x2996x2837 |
|
Bruttovikt |
t |
13 |
|
